För de flesta instrument, belysningsarmaturer och sensorhus som behöver behålla sin färgprestanda i flera år utan omkalibrering, selektiva absorptionsglasfilter överträffar i allmänhet tunnfilmsbeläggningsfilter i vinkelstabilitet, termisk elasticitet och mekanisk hållbarhet . Ett selektivt absorptionsglasfilter arbetar genom själva bulkmaterialet, så filtreringseffekten beror inte mycket på vinkeln med vilken ljus träffar ytan och slits inte bort på det sätt som en avsatt film kan över tid. Optiska beläggningsfilter håller fortfarande en kant när en design kräver ett extremt smalt passband, en brant cutoff-lutning eller en våglängdskombination som vanligt färgat glas inte kan nå på egen hand. Avsnitten nedan går igenom det fysiska resonemanget, det spektrala beteendet och de praktiska urvalskriterierna bakom det svaret, inklusive flera jämförelsetabeller och en kort köparchecklista nära slutet.

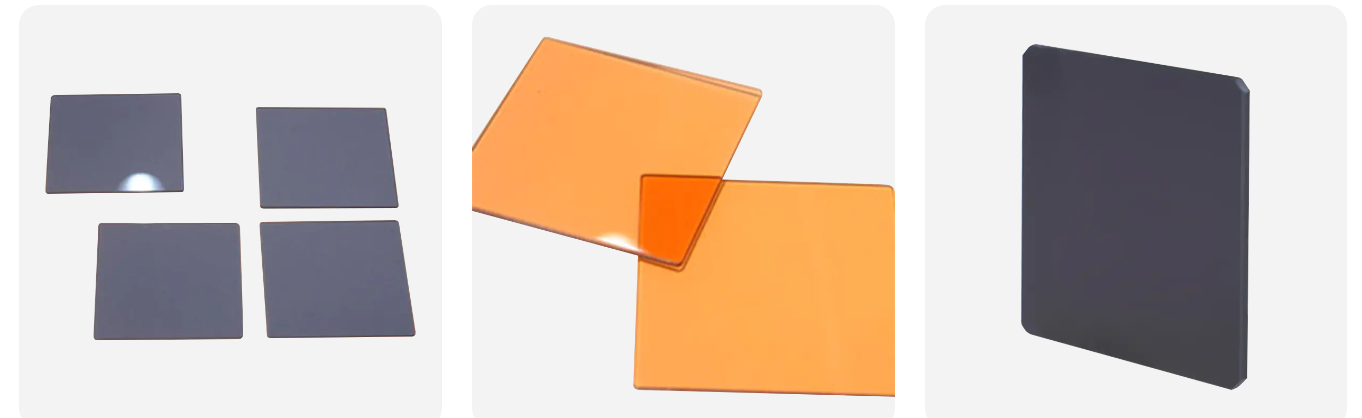

Ett selektivt absorptionsglasfilter är en bit optiskt glas som är formulerat för att ta bort ett specifikt våglängdsband från en ljusstråle samtidigt som de omgivande banden släpps igenom med minimal förlust. Tillverkare uppnår denna effekt genom att smälta metalljoner eller fina kolloidala partiklar direkt i glaspartiet och sedan justera glassammansättningen och eventuell ytbehandling så att den färdiga biten absorberar en vald del av det synliga eller nära infraröda spektrumet. Den fysiska basen ligger på elektronnivå: när fotoner av en viss energi träffar det dopade glaset, matchar den energin gapet mellan elektrontillstånden i de tillsatta jonerna, så dessa fotoner absorberas snarare än sänds ut. Varannan våglängd som inte matchar detta energigap fortsätter genom glaset i stort sett opåverkad, vilket är det som ger den här typen av glasfilter för synligt ljus dess rena, repeterbara spektrala profil.
Vanliga dopingmetoder som används i produktionsglas
Tre dopingfamiljer täcker de flesta kommersiella efterfrågan idag, var och en riktad mot en annan del av spektrumet.
Övergångsmetalljoner som krom och koppar producerar ett grönt selektivt absorptionsglasfilter med en transmissionstopp på ungefär mellan 500 och 560 nanometer, samtidigt som det drar ner blåviolett och rött ljus.
Kombinationer av mangan, titan, kobolt och neodym producerar lila tonat glas som absorberas kraftigt i mitten av spektrat grönt och gult område samtidigt som det låter violett, blått och en del av det röda bandet passera igenom.
Specialiserade formuleringar byggda som ett UV-absorberande optiskt glasfilter skär av kortare våglängder nära 365 nanometer och lägre samtidigt som de passerar det synliga bandet med en platt, jämn respons.
Utöver arbete med synligt ljus kan en tillverkare av infrarött glasfilter dopa samma basglassystem för att passera nära infraröd energi samtidigt som det blockerar synligt ljus, vilket är användbart i sensorfönster som måste avvisa störningar från omgivande ljus.
Vad An Optical Coating Filter Is And How Its Principle Differs
Ett optiskt beläggningsfilter börjar som ett klart substrat, ofta vanligt glas eller smält kiseldioxid, på vilket många extremt tunna skikt avsätts ett i taget inuti vakuumavsättningsutrustning. Varje lager har olika brytningsindex och stapeln är konstruerad så att ljus som reflekteras mellan lagren interfererar konstruktivt vid våglängder som är avsedda att blockeras och destruktivt vid våglängder som är avsedda att passera. Detta är i grunden en interferenseffekt snarare än en absorptionseffekt, vilket är den centrala skillnaden som skiljer den från ett selektivt absorptionsglasfilter.
Vanliga beläggningsfamiljer i dagligt bruk
Dichroic stackar som reflekterar ett färgband samtidigt som de sänder ett annat.
Smala bandpassbeläggningar byggda för ett enda snävt våglängdsfönster.
Notch-beläggningar utformade för att avvisa ett smalt band samtidigt som det passerar allt runt det.
Eftersom filtreringsbeteendet beror på den exakta väglängden som ljus färdas genom varje lager, skiftar transmissionskurvan för ett beläggningsfilter mot kortare våglängder när vinkeln för inkommande ljus ökar. En beläggning som är klassad för en exakt cutoff vid normal infallsvinkel kan driva flera nanometer bort från målet när ljuset kommer till och med en måttlig vinkel, vilket spelar roll i kompakta optiska system där strålar sällan färdas i en enda rak linje.
Kärnskillnader mellan de två filterteknikerna
Tabellen nedan radar upp båda teknologierna över de fysiska egenskaperna som oftast avgör vilken som passar en given design.
Tabell 1. Fysisk jämförelse och prestandajämförelse mellan selektiva absorptionsglasfilter och optiska beläggningsfilter.
Parameter
Selektivt absorptionsglasfilter
Optiskt beläggningsfilter
Arbetsprincip
Bulkabsorption genom dopat glas
Tunnfilmsinterferens på ett underlag
Vinkelkänslighet
Mycket låg
Märkbar i vida vinklar
Cutoff Edge Skärpa
Gradvis, naturlig lutning
Kan konstrueras mycket brant
Termisk känslighet
Låg över normala intervall
Måttlig, lagerberoende
Risk för delaminering eller slitage
Inga, fastigheten ligger i bulkmaterialet
Möjligt under fukt eller nötning
Anpassningsmetod
Justera glassammansättning och dopningsnivå
Justera lagerantal och tjocklek
Prestandajämförelse över fem viktiga optiska parametrar
Det horisontella diagrammet nedan ger poäng för båda filterfamiljerna på en relativ skala från noll till hundra över fem parametrar som optiska ingenjörer kontrollerar oftast under komponentval. Dessa poäng återspeglar typiskt beteende som observerats över vanliga produktionsprover snarare än någon enskild testrapport.
Vinkeloberoende och långvarig färgkonsistens visar det bredaste gapet , vilket är anledningen till att selektiva absorptionsglasfilter förblir ett vanligt val för sökare, objektiv med bred bländare och alla höljen där ljus sällan träffar filtret rakt på.
Spektralt överföringsbeteende hos ett typiskt grönt selektivt absorptionsglasfilter
Tabellen nedan visar en representativ transmissionskurva för ett gröntonat selektivt absorptionsglasfilter dopat med krom- och kopparjoner. Transmissionen stiger snabbt när våglängden närmar sig 480 nanometer, når en bred topp mellan 500 och 560 nanometer och faller sedan bort mjukt på den långa våglängdssidan. Denna mjuka uppgång och nedgång är karakteristisk för bulkabsorberande glas och är en anledning till att dessa filter ger en naturlig, jämn färgåtergivning snarare än den hårdare kant som är typisk för en smal beläggningsstapel.
Eftersom kurvan lutar gradvis snarare än att falla i en nära vertikal linje, förskjuter små tillverkningsvariationer i glastjocklek eller dopningskoncentration toppen endast något, vilket håller sats till sats färgkonsistens väl inom toleransen för de flesta instrument- och belysningstillämpningar.
Där selektiva absorptionsglasfilter används inom olika branscher
Efterfrågan på ett glasfilter för våglängdsval spänner över flera branscher, och den relativa andelen nedan återspeglar den typiska storleksordningen som ses över nuvarande produktionsorder.
Representativa ansökningar
Optisk instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industriellt processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Scen- och fotografisk belysning använder färgat absorptionsglas för att forma synlig färg samtidigt som den blockerar infraröd värmestrålning från att nå det upplysta motivet.
Arkitektoniska glasrutor och bilglas använder tonade absorptionsskikt för att minska solvärmeökningen samtidigt som en behaglig inre ljusnivå bibehålls.
Medicinsk and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Multidimensionell jämförelse radardiagram
Sex dimensioner betyder mest när man väger ett selektivt absorptionsglasfilter mot ett beläggningsfilter för en ny design. Radardiagrammet nedan visar båda teknikerna i samma skala så att avvägningarna är synliga med en blick.
Beläggningsfilter sträcker sig ytterligare på spektral selektivitet och tillverkningsflexibilitet , eftersom en avsättningsprocess kan rikta in sig på en ovanlig våglängdskombination som ingen enskild glasformel når på egen hand. Absorptionsglas sträcker sig längre på vinkeloberoende, termisk stabilitet och långsiktig konsistens, vilket förklarar varför det fortfarande är vanligt i fasta optiska vägar som förblir i drift i många år.
Miljöstabilitet och långvarig hållbarhet i verkliga förhållanden
Selektiva absorptionsglasfilter bär sin optiska egenskap inuti själva materialet, så lätta repor av ytan eller exponering för fukt ändrar inte våglängdsbandet det absorberar, bara dess fysiska klarhet om skadan blir allvarlig. Beläggningsfilter har sina optiska egenskaper i en bunt av lager endast några mikrometer tjocka, vilket innebär att fuktinträngning, upprepad rengöring, termisk cykling eller långvarig UV-exponering gradvis kan lossa eller oxidera enskilda lager. När ett lager skiftar till och med något skiftar hela interferensmönstret med det, vilket ändrar den effektiva cutoff-våglängden över tiden.
Där denna skillnad visar sig mest
Arkitektoniska glasrutor för utomhusbruk, bilglas som utsätts för direkt sol och industriell utrustning som arbetar nära värmekällor är de inställningar där gapet mellan de två teknikerna blir mest synligt under en flerårig serviceperiod. Renrums- och laboratorieinstrument som hålls i en kontrollerad miljö ser en mindre praktisk skillnad, även om vinkelkänslighet fortfarande gynnar absorptionsglas närhelst den optiska vägen inte är perfekt kollimerad.
Typiska stresspunkter kontrolleras under utvärdering
Köpare utför vanligtvis sina egna termiska cyklingskontroller, fuktighetskontroller och upprepade avtorkningskontroller på provbitar innan de förbinder sig till en produktionsorder, eftersom dessa tre stresspunkter avslöjar det mesta av den praktiska skillnaden mellan bulkglas och en avsatt beläggningsstapel.
Anpassningsalternativ för selektiva absorptionsglasfilter
Köpare som köper ett anpassat selektivt absorptionsglasfilter utgår vanligtvis från en målöverföringskurva snarare än en fast katalogdel. En leverantör av färgat optiskt glasabsorptionsfilter kan justera flera variabler för att nå den kurvan.
Dopingtyp och koncentration för att flytta absorptionsbandet mot en specifik målvåglängd.
Glastjocklek, eftersom absorptionsdjupet följer den optiska väglängden genom materialet.
Ytfinish och kantbehandling för montering inuti ett specifikt hölje eller sensormodul.
Kombinerade konstruktioner som parar en absorptionsglaskärna med ett tunt antireflektionsskikt, användbart när ett projekt vill ha absorptionsglasets stabilitet med något högre total transmission.
Förfrågningar som dirigeras till en anpassad våglängdslinje för optiskt filterglas, ett förhållande till tillverkaren av infrarött glasfilter eller en leverantör av absorberande optiskt filterglas som kan hålla snäva batch-till-batch-toleranser rör sig vanligtvis snabbare när köparen delar en måltransmissionskurva, driftstemperaturintervallet och de fysiska monteringsmåtten på framsidan.
Tillverkningsbakgrund bakom tillförlitliga selektiva absorptionsglasfilter
Nantong Xiangyang Optical Element Co., Ltd har producerat färgat och färglöst optiskt glas sedan 1996 från en tiotusen kvadratmeter stor anläggning i Jiangsu-provinsen. Divisionen för optiska komponenter fokuserar på färgade optiska glasfilter som täcker de ultravioletta, synliga, nära infraröda och infraröda områdena och kör långt över hundra glastyper genom bearbetningslinjer utrustade med dedikerad utrustning för optisk slipning, polering och spektraltestning. Produktionen från denna division når optiska instrument, medicinska och biokemiska instrument, analytisk utrustning, elektronik, flyg och ett antal forskningsinstitut och universitet.
En separat planglasavdelning hanterar silkscreentryck och härdning av kontrollpaneler, apparathöljen och brytarkomponenter, vilket håller företaget bekant med både optiskt precisionsglas och massproduktion av glasbearbetning under ett tak. För ett projektteam som jämför en tillverkare av selektivt absorptionsglasfilter med en tillverkare av optiskt filterglas i Kina, är denna kombination av dedikerad optisk testutrustning och en lång produktionshistorik en av de praktiska signalerna som är värda att kontrollera under leverantörsutvärderingen.
Hur man väljer mellan selektiv absorption och beläggningsfilter för ett projekt
En kort checklista hjälper till att begränsa beslutet innan du begär prover.
Kartlägg önskat våglängdsband och kontrollera om en standardfärgad glastyp redan täcker det tätt.
Bekräfta omfånget av infallsvinklar som filtret kommer att se i den faktiska optiska banan, inte bara i designcentret.
Observera driftsmiljön, inklusive luftfuktighet, temperatursvängningar och exponering för utomhus UV.
Bestäm hur brant avskärningskanten måste vara, eftersom ett mycket smalt passband fortfarande kan kräva en beläggningslösning.
Planera för förväntad livslängd och hur svårt omkalibrering eller utbyte skulle vara när enheten väl är utplacerad i fält.
Projekt som markerar de flesta av rutorna ovan till förmån för stabilitet och enkelhet bestämmer sig vanligtvis på ett selektivt absorptionsglasfilter, medan projekt som behöver en ovanligt smal eller brant spektral kant ofta slutar med att specificera ett beläggningsfilter eller en kombination av båda teknologierna inom samma optiska väg.
Vanliga frågor om selektiva absorptionsglasfilter
F1: Vad är ett selektivt absorptionsglasfilter
Det är ett optiskt glas formulerat med metalljoner eller kolloidala partiklar så att det absorberar ett valt våglängdsband samtidigt som det överför det omgivande ljuset med liten förlust.
F2: Hur blockerar ett absorptionsglasfilter specifika våglängder
Dopade joner inuti glaset absorberar fotoner vars energi matchar en intern elektronövergång, och tar bort det våglängdsbandet medan andra våglängder i stort sett lämnas opåverkade.
F3: Vad är skillnaden mellan absorptionsfilter och interferensfilter
Absorptionsfilter tar bort ljus genom bulkglasmaterialet, medan interferensfilter använder tunna avsatta lager som reflekterar och tar bort oönskade våglängder genom optisk interferens.
F4: Varför använda färgade glasfilter istället för belagda filter
Färgat glas håller sin spektrala respons stabil över breda betraktningsvinklar och motstår den gradvisa nedbrytningen av skiktet som kan påverka en belagd yta under många års användning.
F5: Vad används selektiva absorptionsfilter till
Vanliga användningsområden inkluderar optiska sensorer, maskinseendesystem, spektroskopiutrustning och medicinska instrument som behöver en stabil, repeterbar spektral respons.
F6: Vilket optiskt filter är lämpligt för UV-skydd
Ett optiskt UV-absorberande glasfilter utformat för att skära av kortare våglängder är i allmänhet det enklare och mer stabila alternativet för kontinuerligt UV-skydd.
F7: Kan absorptionsglasfilter anpassas
Ja, dopningstyp, koncentration, tjocklek och ytfinish kan alla justeras för att nå en måltransmissionskurva för ett specifikt projekt.
