Vad används färglöst optiskt glas till?

Färglöst optiskt glas används inom ett anmärkningsvärt brett spektrum av industrier - från vetenskapliga precisionsinstrument och medicinska bildsystem till konsumentkameror, försvarsoptik och arkitektoniska glasrutor. Dess definierande egenskap är exceptionellt hög transmittans av synligt ljus utan praktiskt taget ingen selektiv absorption eller färgning, vilket gör det till grundmaterialet varhelst ljus måste styras, fokuseras, delas eller filtreras med maximal trohet. Till skillnad från standardfönsterglas är färglöst optiskt glas konstruerat för exakta brytningsindexspecifikationer, ultralågt innehåll av inre bubblor och ytplanhetstoleranser mätt i nanometer.

Termen täcker en familj av exakt formulerade glastyper - inklusive optiskt kronglas , borosilikatvarianter och högrent kvartsglas – var och en optimerad för specifika våglängdsintervall, miljöförhållanden och mekaniska krav. Att förstå vilken typ som passar vilken applikation är viktigt för ingenjörer, inköpsspecialister och systemdesigners som arbetar med optiska sammansättningar.

Vad skiljer färglöst optiskt glas från vanligt glas

Skillnaden mellan industriellt floatglas och optiskt precisionsglas är inte bara en fråga om klarhet – den återspeglar fundamentalt olika tillverkningsfilosofier, standarder för råmaterialsrenhet och testprotokoll efter produktion. Optiskt glas med hög transmittans uppnår överföringshastigheter för synligt ljus 92 % eller högre per yta , medan standard floatglas vanligtvis bara överför 80–87 % på grund av järnoxidhalt och ytfel.

De viktigaste differentierande egenskaperna hos optiskt precisionsglas inkluderar:

• Brytningsindexhomogenitet: Variation över ett enda ämne som hålls på ±1×10⁻⁵ eller bättre i högkvalitativt material
• Bubbla och inkluderande klass: Räknat och kategoriserat enligt ISO 10110-standarder; Grad 0 tillåter i huvudsak noll synliga inneslutningar
• Striae betyg: Mätning av glashomogenitetsstrimmor som skulle förvränga vågfronter; glasmål av optisk kvalitet Klass A (inga detekterbara strior)
• Stress dubbelbrytning: Kvarvarande spänning från tillverkning glödgas under 10 nm/cm för att förhindra polarisationsartefakter
• Ytkvalitet: Scratch-dig-specifikationer uttryckt som 10-5 eller 20-10 per MIL-PRF-13830B för precisionsytor

Diagrammet ovan illustrerar det betydande transmittansgapet mellan optiska precisionsglaskvaliteter och standard arkitektoniskt glas. Till och med a 10–15 % förbättring i transmittans översätts direkt till mätbara vinster i bildkontrast, sensorsignal-brusförhållande och systemeffektivitet – vilket förklarar varför optiskt precisionsglas kräver högre materialspecifikationer i alla fotonkritiska tillämpningar. I optiska system med flera element gör den kumulativa effekten av transmittansförluster per yta över fem eller tio linselement denna skillnad operationellt kritisk.

Primära tillämpningar av färglöst optiskt glas efter bransch

Precisionsoptiskt glas fungerar som grundmaterialet i praktiskt taget alla system som kräver kontrollerad ljusmanipulation. Dess applikationer sträcker sig över branscher från sjukvård till rymd, och den specifika glastyp som används i varje sammanhang är vald för att matcha de unika våglängds-, miljö- och mekaniska kraven för den applikationen.

Medicinsk och vetenskaplig instrumentering

Inom medicinsk bildbehandling – inklusive mikroskopi, endoskopi, oftalmologiutrustning och flödescytometri – måste färglöst optiskt glas leverera konsekvent optisk prestanda under steriliseringsförhållanden, termisk cykling och exponering för rengöringsmedel. D263T färglöst optiskt glas , ett tunt borosilikatglas framställt med snäva tjocklekstoleranser, används i stor utsträckning som täckglas för mikroskopobjektglas och som ett fönstermaterial i mikrofluiddiagnostiska anordningar. Dess låga autofluorescens är avgörande för fluorescensmikroskopitillämpningar där bakgrundsljus annars skulle skymma signalen som mäts.

Biokemiska analysatorer förlitar sig på optiska celler gjorda av optiskt glas med hög transmittans för att mäta absorbansen hos prover över UV-synliga våglängdsområden. Ett enda absorbansmätfel på 0,005 AU i en klinisk kemianalysator kan översättas till ett diagnostiskt fel – vilket innebär att materialets transmittanskonsistens och frihet från interna defekter är direkt kopplade till patientsäkerhetsresultat.

Fotografi, film och konsumentoptik

Kameralinser, teleskopobjektiv, binokulära prismasystem och projektoroptik är bland de mest omfattande applikationerna för transparent optisk linsglas . K9 (BK7) färglöst optiskt glas – ett kronglas av borosilikat med ett brytningsindex på 1,5168 och ett Abbe-tal på 64,17 – är kanske det enskilt mest använda optiska glaset i världen, som förekommer i allt från smartphonelinsmoduler till mikroskopobjektiv och laserstråleexpanderare.

Prisma färglöst optiskt glas komponenter är avgörande i kikare, avståndsmätare och spektrometrar, där Porro- eller takprismakonfigurationer viker den optiska banan samtidigt som full bildkvalitet bibehålls. Materialet måste uppvisa extremt lågt striae-innehåll - eventuell inhomogenitet i glaset kommer att skapa vågfrontsförvrängning synlig som minskad bildskärpa vid hög förstoring.

Försvars-, rymd- och övervakningsoptik

Militära och rymdfarliga optiska system ställer de mest krävande specifikationerna på färglöst optiskt glas – vilket kräver prestanda över extrema temperaturområden (−60°C till 120°C), motståndskraft mot fukt, sand och svampangrepp och dimensionsstabilitet under vibrations- och stötbelastningar. Värmebildsystem, laseravståndsmätare, mörkerseende och missilstyrningsfönster använder alla specialiserat optiskt glas som uppfyller MIL-SPEC-standarderna. Färglöst optiskt kvartsglas är särskilt gynnad i UV-överförande militära tillämpningar på grund av dess försumbara termiska expansion och strålningshårdhet.

Halvledarfotolitografi och elektronik

Fotomasksubstrat, waferinspektionsoptik och UV-exponeringssystem i halvledartillverkning kräver optiskt precisionsglas med exceptionell UV-transmittans och nära-noll termisk expansionskoefficient (CTE). Vid 193 nm ArF excimerlaservåglängden som används i djup-UV-litografi, ger endast syntetisk smält kiseldioxid - den högsta renhetsformen av färglöst optiskt kvartsglas - adekvat transmittans och strålningsmotstånd. Även mindre CTE-olikformighet över ett hårkorsämne skulle skifta funktionspositioner under termisk cykling, vilket orsakar linjebreddskontrollfel på subnanometerskalan.

Industrins efterfrågedistribution för färglöst optiskt glas

Den globala efterfrågan på precisionsoptiskt glas är ojämnt fördelat över branscher, där hemelektronik och bildbehandling representerar det största volymsegmentet och försvar/flyg representerar segmentet med högsta värde per kilogram. Att förstå denna distribution hjälper tillverkare och köpare att förutse specifikationskrav och prioriteringar i leveranskedjan.

Konsumentelektronik – inklusive smartphonekameror, AR/VR-headsetoptik och bärbara webbkameramoduler – står för nästan 38 % av den globala efterfrågan på färglöst optiskt glas i volym , driven av den obevekliga miniatyriseringen av högpresterande bildsystem. Den medicinska och vetenskapliga sektorn följer med på 22 %, vilket återspeglar en stadig tillväxt inom diagnostik, genomikinstrumentering och testutrustning för vårdcentraler. Försvars- och halvledarsegmenten, även om de är mindre i volymtermer, representerar oproportionerligt höga tekniska specifikationer och kvalitetskrav, ofta med skräddarsydda glaskompositioner som inte är tillgängliga via standardkatalogerbjudanden.

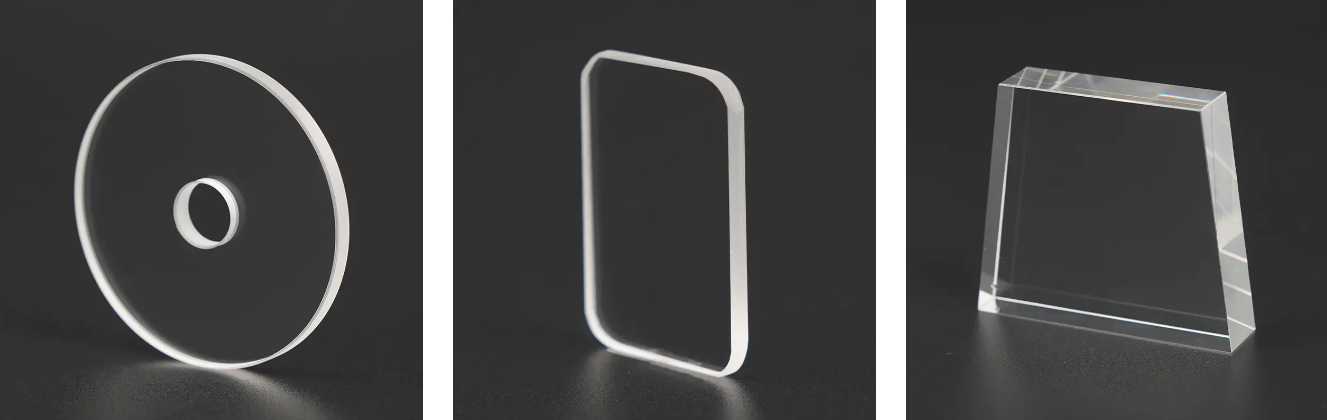

Typer av färglöst optiskt glas och deras specifika användningsfall

Inte allt färglöst optiskt glas är utbytbart. Varje formulering har en unik kombination av brytningsindex, dispersion, termiska egenskaper, kemisk hållbarhet och bearbetbarhet som gör den lämpad för specifika applikationer. Nedan följer en jämförande översikt av de primära typerna:

Att välja rätt typ är inte bara ett resultatbeslut utan också ett ekonomiskt beslut. Färglöst optiskt kvartsglas erbjuder oöverträffad UV-prestanda och termisk stabilitet men är betydligt svårare att bearbeta än K9-glas, vilket kräver diamantverktyg och utökade poleringscykler. För applikationer med synligt ljus där UV-prestanda inte krävs, levererar K9- eller B270-glas vanligtvis likvärdig optisk kvalitet till lägre tillverkningskostnad och snabbare ledtid.

Optiskt kronglas och dess roll i linsdesign

Optiskt kronglas — definieras av dess kombination av relativt lågt brytningsindex (nd < 1,60) och låg spridning (Abbe-tal > 55) — är ryggraden i design av akromatisk dubblettlins. När det paras ihop med flintglas (högre index, högre spridning) i en cementerad dubblettkonfiguration korrigerar kronglas kromatisk aberration – enkla linsers tendens att fokusera olika våglängder av ljus vid olika punkter, vilket orsakar färgkanter i bilder.

Den akromatiska dubblettprincipen, som först demonstrerades på 1700-talet, är fortfarande i aktiv användning idag i allt från kikarsikten och kamerateleobjektiv till astronomiska refraktorer och industriella maskinseendesystem. K9-glas fungerar som ett optiskt kronglas i många av dessa system, tillsammans med tyngre flintaglas för att uppnå den kromatiska korrigeringen som krävs utan kostnaden för mer exotiska glastyper.

Transmittanskurvorna ovan visar en definierande separation mellan glastyper: färglöst optiskt kvartsglas bibehåller över 80 % transmittans från cirka 200 nm djup UV till 2 500 nm mellaninfraröd, vilket gör det till det enda riktigt bredbandsalternativet. K9 och B270 optiskt glas, även om de är utmärkta i det synliga området (380–780 nm), blir ogenomskinliga under cirka 330 nm — exklusive dem från UV-baserade applikationer som fototerapiutrustning, UV-spektroskopi och halvledarexponeringsverktyg. För systemdesigners är denna spektrala selektivitet en lika viktig egenskap som brytningsindex när man specificerar glaskomponenter.

Nya applikationer: fordon, AR/VR och solceller

Utöver traditionell optik, färglöst optiskt glas är allt mer central för nästa generations teknologiplattformar som omformar efterfrågemönster i den globala glasindustrin.

Automotive LiDAR och ADAS Optics

Autonoma och semi-autonoma fordon använder LiDAR-sensorer (Light Detection and Ranging) som huvudsakligen arbetar vid 905nm och 1550nm våglängder. De skyddande fönstren och fokuseringsoptiken i dessa system kräver glas med utmärkt NIR-transmittans, motstånd mot biltemperaturcykler (−40°C till 105°C) och hög ythårdhet för att motstå vägskräp. Färglöst borosilikat optiskt glas och AR-belagt K9-glas är båda i aktiv utvärdering för denna applikation, med marknaden för optiskt glas för bilar som förväntas växa med 18–22 % CAGR fram till 2030 .

Augmented och Virtual Reality Waveguides

AR headset vågledaroptik – tunna glasplattor som styr projicerade bilder till ögat via total intern reflektion – kräver glas med ett brytningsindex över 1,75, extremt jämn tjocklek över stora plattor och exceptionell yta. Detta flyttar bortom standard färglöst optiskt glas till specialiserade högindexformuleringar, men vågledarsubstratglaset som används i AR-tillämpningar på nybörjarnivå är fortfarande beroende av precisionskronglasvarianter som uppfyller snäva krav på tjocklek och planhet.

Solcells- och solcellskoncentratorglas

Ultravitt färglöst optiskt glas — producerat med järnoxidhalt under 0,01 % — används som täckglas för högeffektiva solpaneler och linsarrayer med koncentrerad solenergi (CSP). Standard solglas överför cirka 91 % av det infallande ljuset; ultravitt glas av optisk kvalitet driver detta till 93–94 % , vilket översätts till mätbara energiavkastningsvinster i storskaliga solenergianläggningar. Industrin beräknas konsumera över 120 miljoner kvadratmeter av ultraklart glas årligen för solcellsapplikationer över hela världen.

Radardiagrammet visualiserar tydligt den grundläggande avvägningen i valet av optiskt glas: kvartsglas dominerar på UV-genomsläpplighet, termisk stabilitet och kemisk hållbarhet, men får dåliga resultat på bearbetbarhet och kostnadseffektivitet på grund av dess extrema hårdhet och höga smältpunkt. K9- och B270-glas är däremot mycket användbara – de kan precisionsslipas, poleras och AR-belagda med standardutrustning för optisk tillverkning – vilket gör dem till det praktiska valet för de allra flesta avbildningstillämpningar för synligt ljus. Systemdesigners måste väga dessa avvägningar mot både tekniska krav och produktionsekonomi.

Kvalitetsstandarder och certifieringar för optiskt precisionsglas

Inköp av precisionsoptiska glaskomponenter kräver verifierbar kvalitetsdokumentation, särskilt för reglerade industrier som medicintekniska produkter, flyg och försvar. Följande standarder styr optisk glaskvalitet på olika marknader:

När man utvärderar en transparent optisk linsglas leverantör bör köpare inom tillverkning av medicintekniska produkter verifiera ISO 10110-dokumentationsförmåga och ISO 9001-certifiering som minimikrav. Försvarsupphandling lägger till MIL-SPEC-överensstämmelse och krav på spårbarhet för materialpartier. För solcells- och elektroniktillämpningar är 3C-certifiering och RoHS-överensstämmelse allt vanligare standardkrav från nedströms OEM-kunder.

Om Nantong Xiangyang Optical Element Co., Ltd.

Nantong Xiangyang Optical Element Co., Ltd. grundades 1996 och har vuxit till ett erkänt högteknologiskt företag i Jiangsu-provinsen, med en 10 000 kvadratmeter produktionsanläggning. Som en professionell OEM färglöst optiskt glas leverantör och ODM färglös optisk glasfabrik i Kina, företaget är specialiserat på produktion och bearbetning av färgat optiskt glas, färglöst optiskt glas och platt glas screentryck och härdning.

Företagets produktkvalitet möter ISO 9001-2000 produktkvalitetsstandarder och innehar 3C kvalitetssystemcertifiering. Dess Optical Components Production Division upprätthåller över hundra typer av färgade optiska glasprodukter som täcker ultravioletta, synliga, nära-infraröda och infraröda spektralområden – stödjande applikationer inom optiska instrument, medicinska instrument, biokemiska analysatorer, flyg, militära system och vetenskapliga forskningsinstitutioner.

Flat Glass Products Division är specialiserad på djupglasbearbetning, silkscreentryck och glashärdning, med stöd av automatiserade produktionslinjer och inspektionsutrustning från Tyskland, Japan och Schweiz. Xiangyang har förbundit sig att vara den mest professionella leverantören av både optiska glaskomponenter och silkescreentryck och härdningslösningar av glas - att betjäna en global kundbas med pålitliga anpassningsmöjligheter för OEM- och ODM-krav.
